电动浮筒液位（界面）变送器
UTD-C型电动浮筒液位（界面）变送器是DDZ-III型电动单元组合仪表中变送器的一个重要品种，它广泛用于工业过程中容器内易燃介质及其他一般介质液位及界面的连续测量。仪表采用二线制，用特殊涡流式差动变压器直接检测扭管转角，机构简单，精度高，并装有特殊滤波器可以压制液面快速波动的影响。仪表输出4-20MA直流标准信号，与DDZ-III型电动组合仪表其他品种配套使用，实现液位自动控制电话：021-56697188 传真：021-56877599。
Utd电动液位（界面）变送器不适宜在强粘滞或会分析出结晶的介质中工作，也不适宜在振动场所工作。

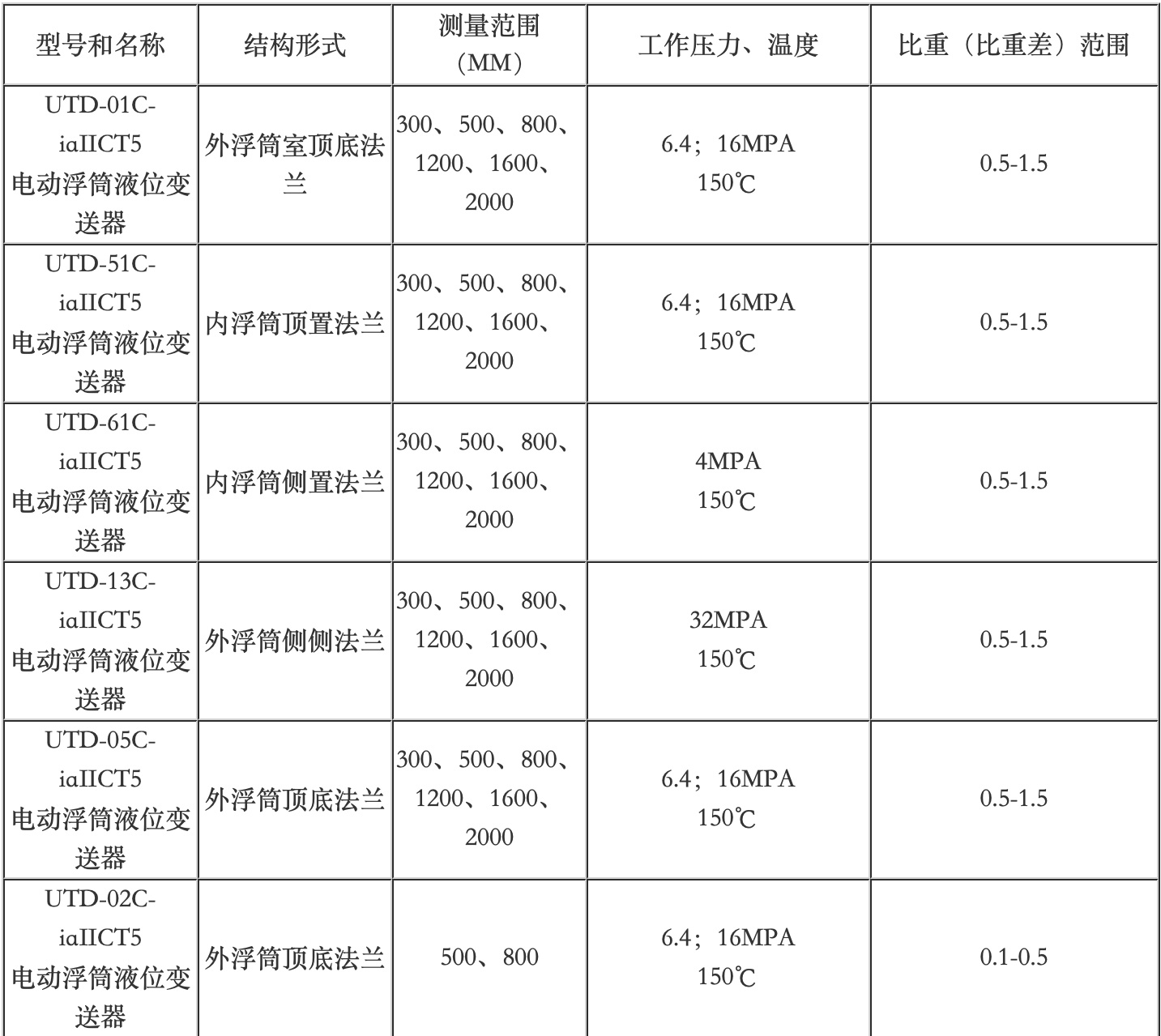

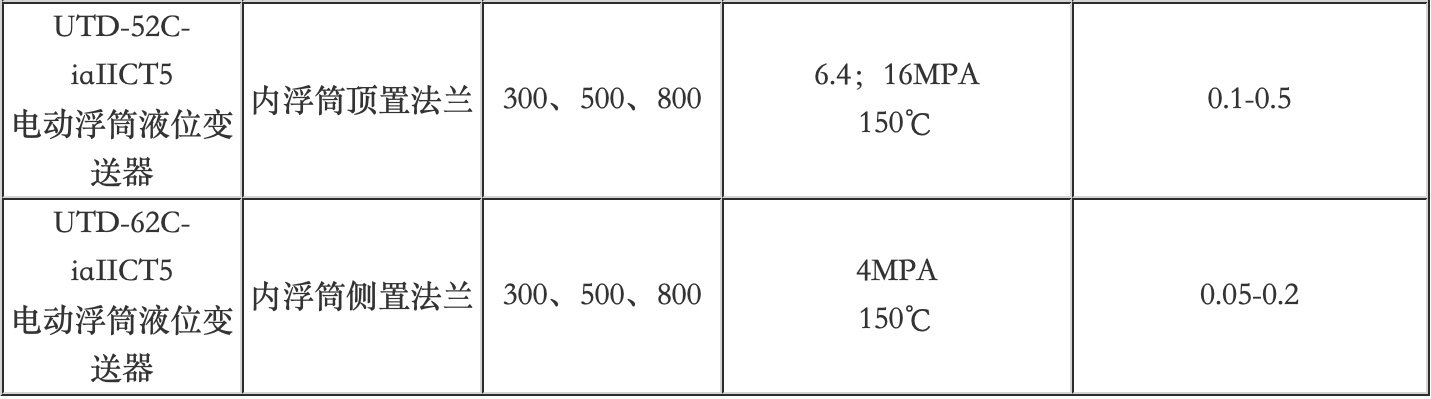

二、仪表型号和规格

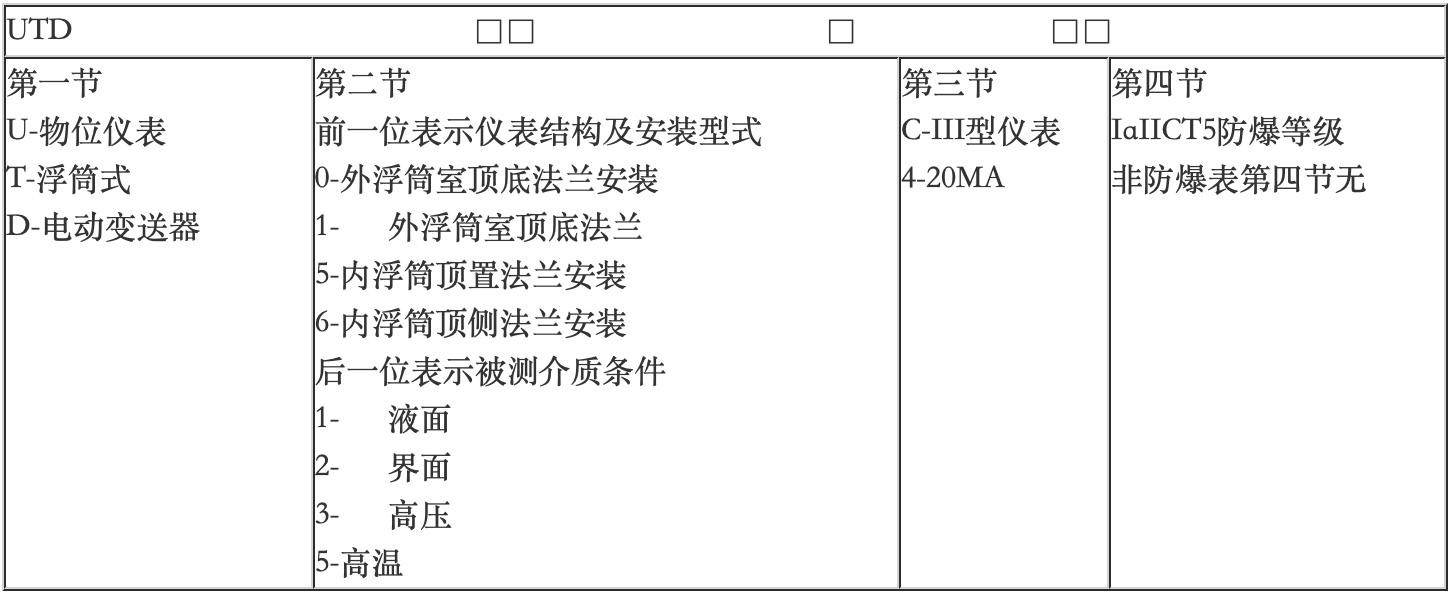

1.型号说明
仪表型号分为四节：
三、仪表工作原理和结构
仪表由转换机构和变送组件两大部分组成。转换机构感受液位变化输出扭杆角位移，变送组件接受角位移信号输出标准电流变送信号。
本仪表安装尺寸与本厂老电动沉筒及气动沉筒仪表通用，故用户可以很方便地用仪表替换本厂UTD电动浮筒液位测量仪表系列、UTD-C-DiaIICT4防爆电动浮筒液位测量仪表系列或UTQ气动浮筒液位测量仪表系列。
2.变送组件
变送组件接收转换机构送来角位移信号（0-3°）输出4-20MA（UTD-C-iaIICT5）电话：021-56697188 传真：021-56877599
变送组件由差动电感组件、输入印刷板、输出印刷板、调另、调满电位器组成，差动电感组件包括涡流差动变压器和动壁。动壁一端装在心轴上随心轴转动，动壁另一端穿入涡流差动变压器铁芯内在铁芯气隙中作弧线摆动。输入板可配置“双T滤波器”用以抑制由于液面骚动引起的仪表输出波动。调另及调满旋钮设置在表壳便于调校。由于电路参数的巧妙配置，调满时对仪表另位影响极小调校十分便捷。
